Wohnraumbelüftung
Zuluft, Abluft, Frischluft
Neben dem gesundheitlichen Aspekt hat die Lüftung noch einen weiteren wichtigen Hintergrund. Im Alltagsleben entsteht auf unterschiedliche Weise Feuchtigkeit im Gebäude. Diese muss abgeführt werden, um Feuchteschäden und Schimmelbildung vorzubeugen.
Das System Multibreeze
Wohnraumlüftung
Energiesparfußboden
Aufbauhöhe
Zugfreie Frischluft
Balance zu- und Abluft
Multibreeze-Wohnraumbelüftung

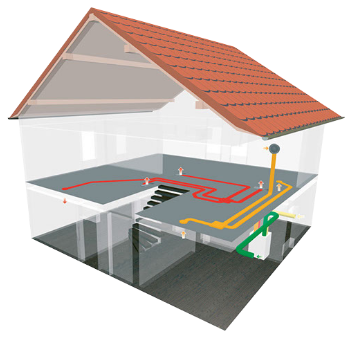

Ein modernes Gebäude ist ein zeitgemäßer Lebensraum. Und was lebt, muss Luft zum Atmen haben. Die Multibreeze-Wohnraumlüftung von PEDOTHERM sorgt stets für frische Luft und schirmt vor ungeliebten Umwelteinflüssen effektiv ab. Ein im Fußboden verlegtes Zu- und Abluft-Kanalnetz versorgt die Räume kontinuierlich und zugfrei mit frischer Atemluft und saugt zugleich Feuchtigkeit, Gerüche und atmungsbedingtes Kohlendioxid ab. Staub, Blütenpollen, Insekten und Lärm bleiben außen vor. Es entsteht ein rundum gesundes Raumklima und ein Lebensraum mit stets viel frischer Luft.
Mehr zu Lüftungssystem
Energiesparfußboden

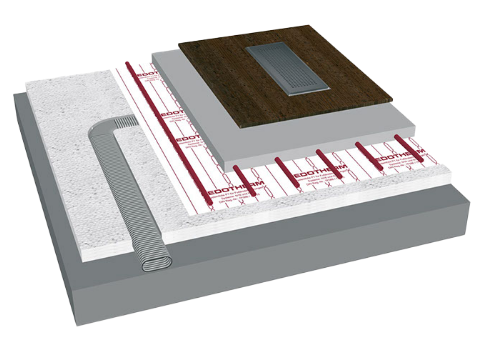

Die Multibreeze-Wohnraumlüftung lässt sich optimal mit jeder PEDOTHERM-Fußbodenheizung kombinieren. Das On-Floor-System für die Luftverteilung wird dabei in der Dämmebene auf dem Rohboden verlegt. Die Installation des Heizsystems erfolgt über den speziellen Flachkanälen für die Lüftung. Die gesamte Konstruktion wird mit Estrich vergossen.
Mehr zu Energiesparfußboden

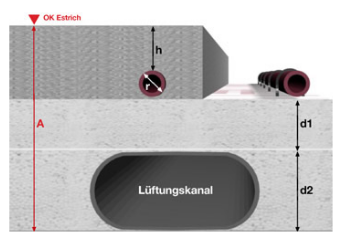

Aufbauhöhe
Für ein neues oder zu modernisierende Gebäude mit lüftungstechnisch relevanten Änderungen ist ein Lüftungskonzept zu erstellen. Das Lüftungskonzept umfasst die Feststellung der Notwendigkeit von Maßnahmen und die Auswahl des Lüftungssystems. Dabei sind bauphysikalische, lüftungs- und gebäudetechnische Gesichtspunkte zu beachten.
- Decken über Aussenluft (OG)
- Decken über beheizten Räumen (OG)
- Decken über unbeheizten Räumen (EG)
- Decken über beheizten Räumen (EG)
- Decken über Erdreich (EG)
Funktionsprinzip Wohnraumlüftung

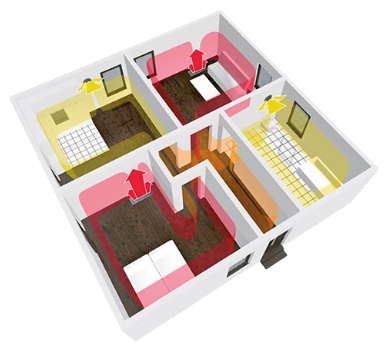

Ein einfaches physikalisches Prinzip macht die Multibreeze-Wohnraumlüftung von PEDOTHERM so effektiv: Frische Luft wird angesaugt, gefiltert und strömt dann in die Zulufträume (Wohnzimmer und Schlafzimmer). Die verbrauchte Luft wird aus den Ablufträumen (Bad und Küche) abgesaugt. Diese geringen Luftdruckveränderungen sorgen bereits für eine angenehme, sanfte Luftströmung von Raum zu Raum. Die PEDOTHERM Multibreeze-Wohnraumlüftung versorgt so das ganze Haus mit frischer Atemluft.
Mehr zur Wohnraumlüftung
Balance zwischen Zu- und Abluft

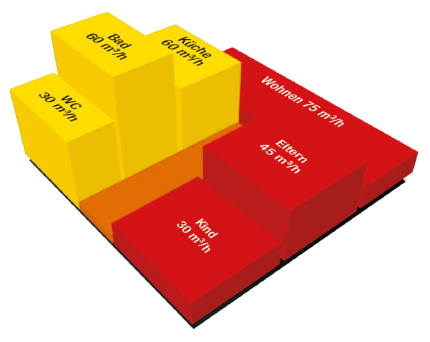

Die Grafik veranschaulicht die planerische Auslegung der Multibreeze-Wohnraumlüftung, wobei die Balance zwischen Zu- und Abluft immer einen 100%igen Druckausgleich erreicht.
Die in das Gebäude geleitete Frischluftmenge und die nach außen abgeführte Abluftmenge werden kontrolliert im Gleichgewicht gehalten.
Mehr zum Lüftungssystem Klimabreeze
Gerätetechnik
Multibreezer Recovair
Eigenschaften
Zubehör
Energielabel
Die neue Generation der Lüftungsgeräte
Mehr Komfort – höhere Effizienz

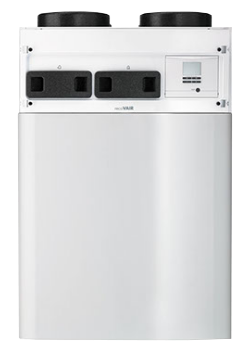

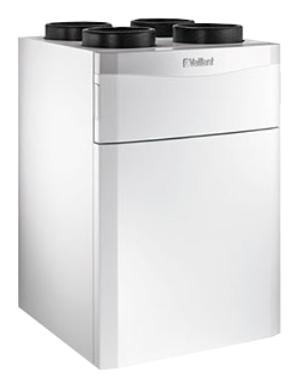

Das intelligente Lüftungsgerät Multibreezer recoVair sorgt in Kombination mit effektiven Luftfiltern für hohen Komfort im Wohnraum. Über eine intuitive Displaybedienung gewährleistet das Lüftungsgerät einen optimalen Luftfluss. Es prüft und regelt durch Modulation der Luftmenge die Luftfeuchtigkeit und kontrolliert die Filtereinheit. Bei parallelem Betrieb mit einer Feuerstätte (z. B. Kaminofen) ist eine Schutzschaltung zur Unterdrucküberwachung über die Stromzufuhr realisierbar. Serienmäßige Feinfilter der Klasse F7 entfernen Blütenstaub, Sporen, Pollen und sonstige Feinstäube aus der Luft.
Mehr zu Lüftungssystem
Es stehen zwei Leistungsgrößen zur Verfügung
Multibreeze 260/4 und 260/4 E für 50-260 m³ – Luftdurchsatz/Std. für Wohnflächen bis 190 m²
Multibreeze 360/4 und 360/4 E für 70-360 m³ – Luftdurchsatz/Std. für Wohnflächen bis 300 m²
Beide Geräteabmessungen sind in Höhe und Breite identisch. (H x B x T in mm: 885 x 595 x 631).
Auch in engen Hauswirtschaftsräumen lässt sich das Lüftungsgerät bequem über Ihrer Waschmaschine platzieren; bei lichter Raumhöhe > 2,50 m.
Funktionsprinzip Wohnraumlüftung
Fernbediengerät Lüftung
– keine Einstellung notwendig
– Intuitive Bedienbarkeit ohne Vorkenntnisse
– Wartungserkennung oder ggf.eines Fehlers
– Automatischer Betrieb
Enthalpie-Wärmetauscher

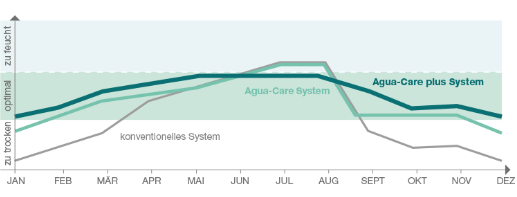

In diesen Geräten gewinnt das Agua-Care-Plus System Wärme und bei Bedarf auch Feuchtigkeit im Wärmetauscher zurück. Selbst bei maximalem Heizbetrieb hält der Sensor und die intelligente Regelung die Raumluftfeuchte auf höchstmöglichem Niveau.
Multibreeze Partikelfilter
Es stehen 2 Filterklassen zur Verfügung:
F7: Feinfilter (im Lieferumfang enthalten)
F9: Feinfilter
Im Vergleich zu herkömmlichen Lüftungsgeräten verringern die hocheffizienten EC-Lüftermotoren
der Vaillant recoVair Serie den Stromverbauch um 30%.
260/4 mit Kreuzgegenstrom Wämertauscher
260/4 E mit Enthalpie-Wämertauscher
360/4 mit Kreuzgegenstrom-Wämertauscher
360/4 E mit Enthalpie-Wämertauscher
Warum Wohnraumbelüftung?
Konstant gutes Raumklima
Ein gemütliches Raumklima, mit stets frischer und gesunder Atemluft, ist für jeden Bewohner ein echter Gewinn und gut für die Gesundheit. Die Multibreeze-Wohnraumlüftung aus dem Hause PEDOTHERM sorgt mit innovativer Technik für bessere und kontrollierte Luftqualität.
Förderungen
Zur Erreichung der wichtigen Klimaschutz-Ziele hat der Gesetzgeber mit der Energieeinsparverordnung (EnEV) das Niedrigenergiehaus zum Standard gemacht. Ohne kontrollierte Wohnraumlüftung mit Wärmerückgewinnung ist das heutenicht mehr möglich. Aus diesem Grund hat der Gesetzgeber attraktive Förderprogramme für Bauherren geschaffen.
Gesundheit
Frische Luft mit optimierter Luftfeuchtigkeit ist für jeden wichtig. Auch Allergiker können endlich frei durchatmen: Moderne Feinstaubfilter der Klasse 7 (serienmäßig) oder Klasse 9 reinigen die einströmende Luft von Staub, Pollen, Feinstaub und Rußpartikeln. Das Gerät erinnert in regelmäßigen Zeitintervallen an das Austauschen des Filters.
Energieeinsparung
Die Multibreeze-Wohnraumlüftung von PEDOTHERM sorgt dafür, dass Sie befreit durchatmen können. Und das gilt auch, wenn Sie umwelt- und kostenbewusst für ein gutes Raumklima sorgen wollen.
Im Winter sorgt ein moderner Wärmetauscher dafür, dass bis zu 95 % der ausströmenden Wärme mit der einströmenden Luft wieder genutzt werden – und das auch noch bei Minusgraden. Dies spart Heizenergie und schont die Umwelt.
Die Ventilatoren des Lüftungsgerätes laufen extrem leise und benötigen für das Be- und Entlüften eines Einfamilienhauses im Mittel so viel Energie wie eine 60-W-Glühbirne.
Planung
Die PEDOTHERM Flächenheizungen sind beheizte Estrich- und Putzsysteme, die stets individuell geplant, angefertigt und eingebaut werden. PEDOTHERM bietet für jedes Objekt einen koordinierten Rundum-Service vom Entwurf- bis zum Montageplan.
Die Detailplanungen für jedes Projekt erfolgen individuell nach den Wünschen des Bauherrn. Alle notwendigen Berechnungen und Zeichnungen sind durch moderne Kommunikationswege stets verfügbar. Der PEDOTHERM-Kunde hat so immer einen Überblick über den aktuellen Stand seines Auftrags.
Planungsschritte
Ausführungsplan
Durchbruchplan
Luftmengenberechnung
Beispiele Gerätestandorte
